LYNKX-Pro, Manuel utilisateur

LYNKX-Pro, Manuel utilisateur

Introduction

La balise d'alerte LYNKX-Pro est un DATI, Dispositif d'Alarme pour Travailleur Isolé. Il permet de garantir la sécurité des travailleurs isolés :
  1. RASSURER  les agents isolés,
  2. ALERTER les secours en cas de danger
  3. RETROUVER les agents grâce à la géolocalisation.

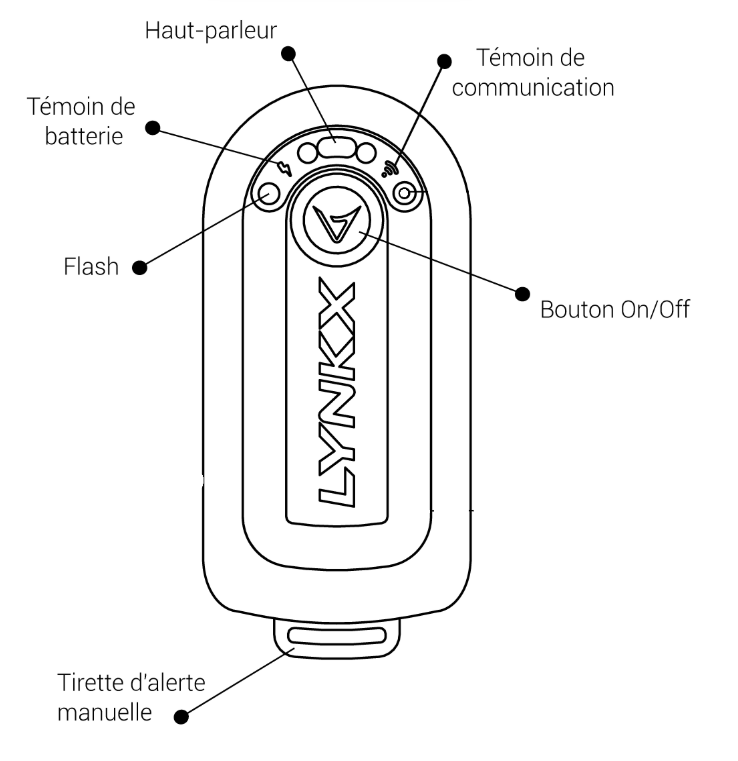

 Présentation de la balise



  1. Flash : Le flash lumineux clignote régulièrement lorsqu'une alerte est en cours. Il permet de vous retrouver plus facilement le noir.

  2. Témoin de batterie : Lorsque que la balise est en charge, cette LED donne le niveau de charge de la batterie. Lorsqu'elle est allumée, un bref appui sur le bouton donne également le niveau de charge de la batterie.
    1. Vert : Chargé
    2. LED verte clignotante : si le niveau de batterie est > 70%,
    3. LED rouge/verte clignotante : si le niveau de batterie est entre 30% et 70%,
    4. LED rouge clignotante: si le niveau de batterie est < 30%.
    5. Rouge : Problème de chargement.
      Ce témoin s'allume également tous les 20s pour montrer que la balise est allumée. Elle clignote en vert ou rouge régulièrement pour montrer qu'elle est allumée.
  1. Témoin de communication : Ce témoin s'allume lorsque la balise communique :
    1. LED rouge : Clignote en rouge plus ou moins rapidement en fonction du nombre de satellites en vue par la balise (de 1Hz à 10Hz), puis s'éteint lorsqu'elle connait sa position.
    2. LED verte : Allumage bref à chaque transmission radio.

  2. Haut Parleur : Différents messages indiquent l'état de la balise :
    1. Bip grave puis aigu : Allumage de la balise
    2. Bip aigu puis grave : Extinction de la balise
    3. Bip toutes les 30S en cas d'alerte

  3. Bouton : Permet de contrôler la balise :
    1. Un appui long permet d'allumer et d'éteindre la balise
    2. Un appui court permet de connaître son niveau de charge lorsque la balise est allumée.

  4. Tirette : Permet de lancer une alerte même si la balise n'est pas allumée. Le fait de remettre en place la tirette envoie un message d'annulation d'alerte.

Déclencher une alerte

Alerte manuelle

C'est le moment de vérifier que tout fonctionne bien. Informer vos anges gardiens que vous allez faire un test :
  1. Allumer la balise avec un appui long.
  2. Attendez que la LED de droite ne clignote plus en rouge.
  3. Informez vos Anges-gardiens que vous allez lancer une alerte.
  4. Tirer sur la languette.
  5. Vos Anges-gardiens doivent alors recevoir un SMS indiquant que vous venez de lancer une alerte avec un lien sur l'application internet CAMP afin de vous géolocaliser facilement.
  6. Les personnes à proximité qui ont l'application BIVOUAK, comme vous :-),  recevront une notification leur indiquant que vous êtes en difficulté. Ils auront alors accès à un tchat pour organiser le secours.
L'alerte peut mettre du temps à arriver (2') et tant que vous vous sentez en danger, la tirette doit rester sortie.
A la fin de l'alerte, repoussez la tirette, ce qui enverra à vos Anges-gardiens un nouveau SMS indiquant l'annulation de l'alerte.

Alerte automatique

La balise LYNKX dispose d'une fonction de détection d'inactivité qui envoie automatiquement une alerte à vos proches en cas de malaise ou d'accident. Cette fonction peut être désactivée via l'application BIVOUAK dans le menu de configuration de la balise.

Fonctionnement
  1. Si vous restez immobile pendant 2 minutes, la balise émet un bip rapide pendant 20 secondes pour vous avertir qu'une alerte va être lancée.
  2. Si vous n'êtes pas en difficulté, interrompez l'alerte en appuyant une fois sur le bouton de la balise. Si la balise est dans votre poche ou votre sac, vous pouvez également faire un double tap sur la balise pour désactiver l'alerte.
  3. 20 secondes après cette désactivation, la fonction de détection d'inactivité se réactive dès que la balise détecte un mouvement.
Cas particuliers
  1. Si vous vous arrêtez pour faire une sieste ou un pique-nique, appuyez une fois sur le bouton pour désactiver temporairement la fonction de détection d'inactivité. Elle se réactivera automatiquement dès que la balise détectera un mouvement.
  2. Lorsque la balise est en recharge, la fonction de détection d'inactivité n'est pas disponible.

Géolocalisation

Par défaut, la balise ne fait de suivi d'activité des collaborateurs. En cas d'alerte, la localisation devient disponible aux collaborateurs à proximité ou aux référents d'alerte. Cependant, avec l'accord des utilisateurs de la balise, le suivi temps réel d'activité peut être activé sur demande.

Caractéristiques





Dimensions

10cm x 4,8cm x 2,4cm

Poids

75 grammes

Batterie

Lithium Ion 3.7V – 700mA

LoRa

868MHz +14dBm

Bluetooth

BLE 5.2

GNSS

GPS, BEIDOU, GLONASS (et GALILEO pour la balise LYNKX+ SUMMIT)

Puissance d'émission

0,025 Watts (La puissance d'émission d'un téléphone portable est de l'ordre de 2 Watts)

Températures de fonctionnement

De -20°C à +60°C

Recharge

Connecteur USB, 5V – 500mA

Étanchéité

IP67 (Immersion 1h à 1m de profondeur)

Mise à jour micrologiciel

Via BLE du smartphone
